Hace tiempo que estoy experimentando con este tipo de antenas en VHF. Fuera de lo cotidiano que es publicado en diferentes medios.
Si bien es muy fácil el armado, hay varios detalles técnicos que a simple vista pasan desapercibido ante el ojo lego y las lecturas de un analizador de antena.
Solo utilizo las medidas L1 y L2.
Las medidas las he calculado por medio de este sitio:
https://www.changpuak.ch/electronics/bi_quad_antenna_designer.php
Digo esto porque muchas veces, en varios proyectos, puede resultar que la ROE resulte excelente. Pero hay que ser conscientes que la antena puede ser un interesante calentador de atmósfera. Un patrón de irradiación pésimo. Convirtiéndola en un hermoso soporte para que puedan posar las aves.
Algo es cierto, muchas de las publicaciones no hacen referencia a patrones de irradiación y otras descripciones relacionadas. Solo están publicados cálculos y detalles técnicos de construcción.
Eso no impide que uno investigue y se interiorice en detalles teóricos para conocer a fondo su eficiencia sobre otros diseños mas populares
Por ese motivo, viendo y escuchando los comentarios de los colegas argentinos y brasileros sobre las continuas aberturas de propagación en 6 metros (50MHZ), decidí hacer una simple.
Mi criterio fue evitar la adaptación de impedancia. Si solo fuera un elemento tendría que hacer algún tipo de adaptación para dejar el punto de alimentación en 50 Ohms. Al ser 2 cuadros, el punto de alimentación queda próximo a 50 ohms. Además, la eficiencia seria superior a un solo cuadro. Resulta aparatosa en todo aspecto, pero da sus frutos pese a su simplicidad.

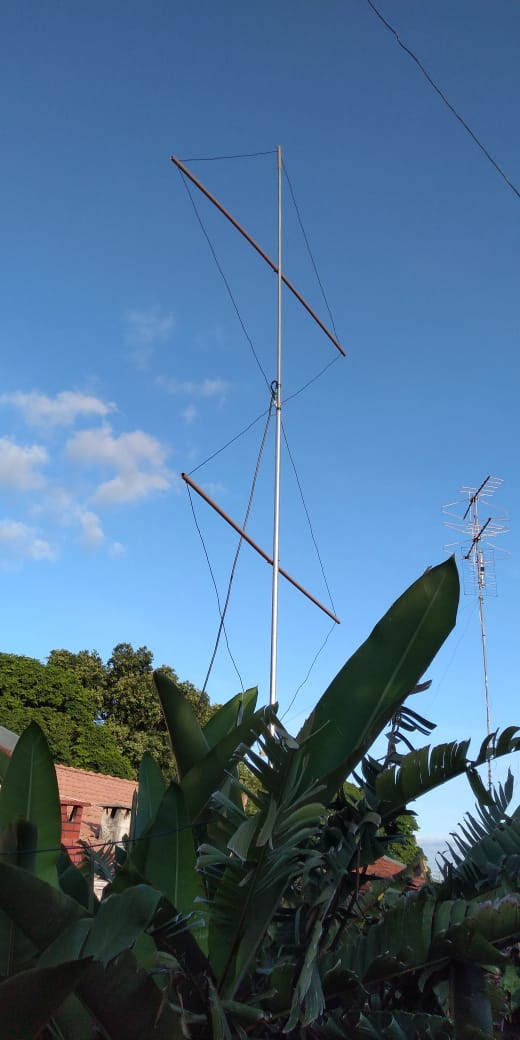

Resultó de rápida construcción, en medio día la construí, la instalé en mi patio y logré mi primer DX con CX1DDO - Tato y LU9EHF - Luis.
Al ser el mástil fijado con grampas omegas sobre una base de madera, puedo girar la antena manualmente 90º.
El calculo es el mismo que un cuadro. 1/4 de onda por lado. En la web pueden buscarla como "antenna bi quad".
73! Antonio
