Quad Cubica de 7mhz para experimentar propagación por ducto por PY2BJO

Don Junior Torres de Castro PY2BJO (SK) fue un hombre de ciencia y apasionado por la radio al quien tuve la suerte de conocer y tener una linda amistad.En una de nuestras conversiones me menciona sobre su estudio sobre la ionosfera y los tipos de propagación radioelectrica.

Como todos habrán investigado y experimentado, esta la transmisión por lineas de grises donde la transición del día a la noche o viceversa genera un ducto en la ionosfera por un lapzo corto de duración. Durante este lapso las comunicaciones a corta y media distancia cambian. Para quien experimentó, es apreciable en audio del receptor el cambio de ruido, como paulatinamente las estaciones presente van perdiendo condiciones de preparación. El ruido se incrementa mientras se desvanecen las estaciones y luego, los ruidos pierden intensidad dando lugar a estaciones dx´s de otros continentes. El audio es magnifico, casi telefónico. Como estación FM con un nivel alto de señal.

Particularmente la primera vez que lo experimenté fue con el Ing. Juan Carlos Parra LU9DO mientras participabamos desde la costa argentina en el Fin de Semana de los Faros Sudamericanos. Durante los primeros minutos del amanecer desde el Faro Punta Piedras, perdimos paulatinamente contacto con estaciones de corta y media distancia para luego oir y comunicar con excelentes señales estaciones de Asia. La apertura fue de 4O minutos a 1 hora aprox y volvió a suceder lo mismo. Señales desvaneciendo, incremento del ruido durante unos minutos dando lugar nuevamente a las estaciones de corta y media distancia.

Volviendo al eje del tema, Don Junior en su investigación menciona que este ducto continua durante gran parte del día según la época del año. Solo que por la carga eléctrica de las partículas ionicas esta se vuelve perneable o impermeable según las condiciones de radiación solar absorbida  y su temperatura. Asi como tambien la influencia de las lineas de grices.

A partir de este criterio, en una cancha de futbol de su granja construye una quad cubica para 7 mhz con un reflector apuntando al cielo, en un ángulo de 9Oº. De esta manera logra obtener una máxima radiación para ingresar a este ducto.

Las medidas son comunes, el reflector esta a pocos metros del suelo y por calculo la distancia del elemento excitado.

La construccion de los mástiles esta hecha en caños de pvc, los mismos utilizados en cañeria de agua. Utiliza soga de nylón para sostener todo. En la imagen parece todo muy complejo, pero es solo el entre cruzamiento de las sogas plásticas para lograr rigidez de los mástiles desde varios puntos de amarre.

La voz que se escucha es la de Junior Torres de Castro hablando de los detalles constructivos simples, sus apreciaciones sobre la investigación. Luego en el segundo video se puede apreciar el nivel de recepción de estaciones DX´s

Primera parte
https://www.youtube.com/watch?v=4MnACVKqqqI


Segunda parte
https://www.youtube.com/watch?v=GrckdoDl0ro


Dedico este articulo y traducción del trabajo a la memoria del maestro PY2BJO y a la apasionada búsqueda y experimentación de antenas para low  power de mi querido amigo Elio LU1II de Misiones quien varias veces me insistia en la traducción de esta información.

Campo de antenas "Berverages" de PS5A

Hace unos años, con el Parana Radio Sport Team PY5PSA habiamos encarado un proyecto grande en los sueños de un radioaficionado.

Como el grupo tiene la prioridad en la participación de Contest, concursos y DX´s iniciamos la construcción de la Estación "Alabama". El primer elemento importante era el campo de antenas para recepción en bandas bajas. Teniamos que tener algo que el resto no tendria.

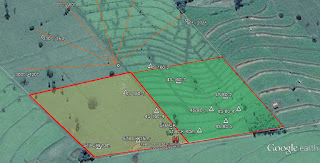

Luego de analizar informacion de expediciones, manuales como el de ON4UN, Hambook´s e info de grandes diexistas llegamos a la conclusion de construir antenas Berverages de 22O mts reversibles. Con 6 antenas cada 3Oº lograriamos tener la misma eficiencia que 12 antenas.

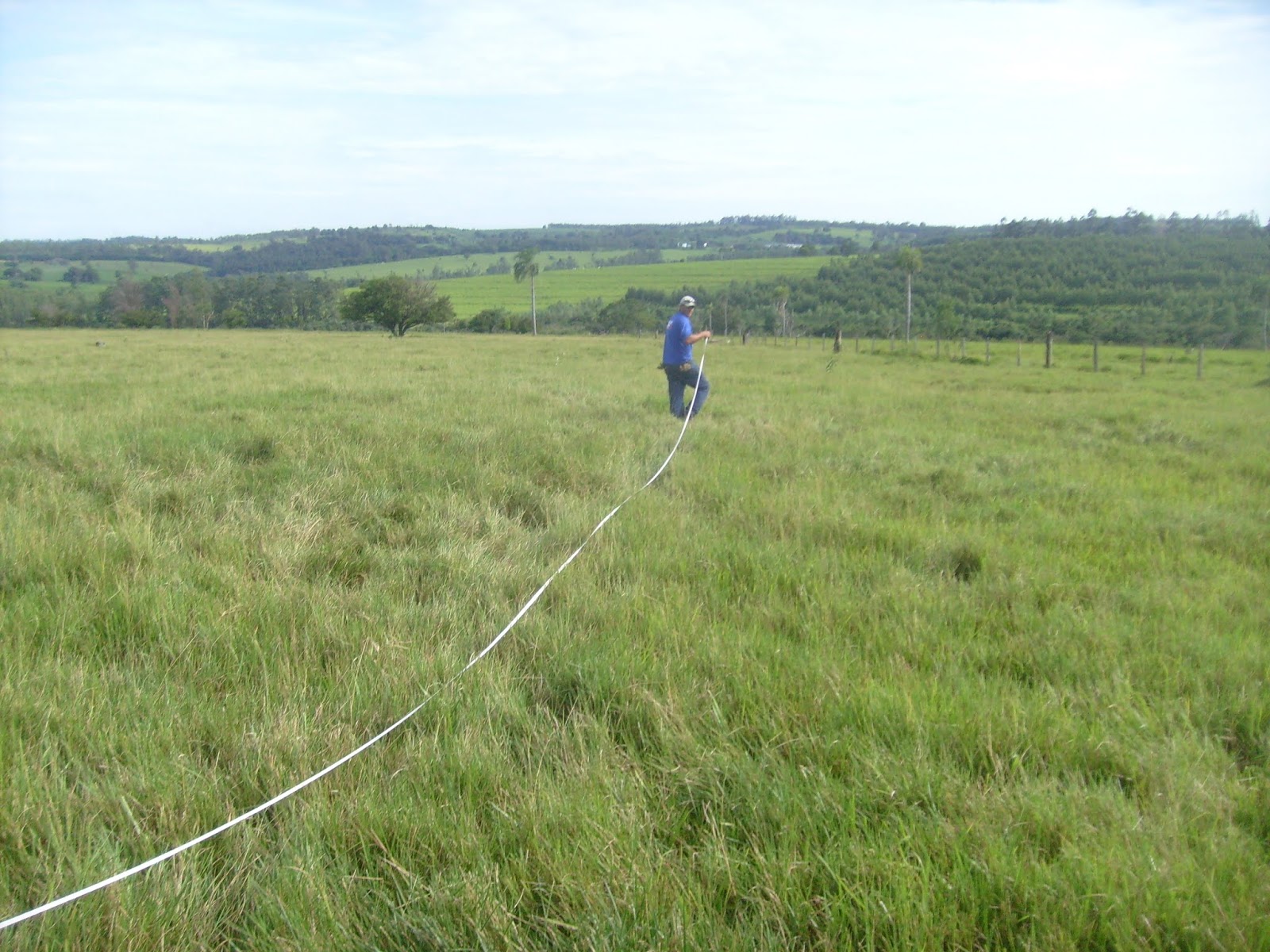

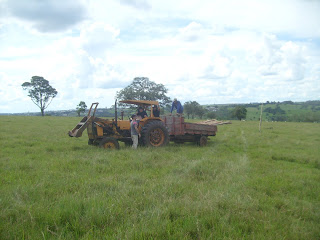

El acopio de materiales, la construcion de los comantos y la construción llevo varios meses y grandes jornadas de trabajo de mas de una decena de colegas.

La ubicacion era en la zona rural de Umuarma, en el estado brasilero de Paraná. Estabamos a pocos kilometros de la frontera con el Paraguay y a 4OOkm de la frontera argentina.

Comentario de José Maria PY5XH : con las 6 antenas dobles podemos recibir seales de 12 direcciones y cubrir los 36O grados, de 3O en 3Ogrados. Ejemplo interesante: Con antena vertical escuchamos 4 estaciones en 35OO a 35OO Khz, con las Berveriges escuchamos 46 estaciones
nota de Zê PY5XH : ...com as seis antenas duplas podemos receber sinais de 12 direções e cobrir todos os 360 graus, de 30 em 30 graus,... exemplo interessante é a comparação entre a antena de transmissão e as Beverages. Em uma passada de RX ouvindo com a vertical, entre 3500 e 3550KHz, contamos 4 estações. Com as Beverages, contamos 46 estações...

La formación de antenas tuvo una vida muy corta, la primera fue la inclemencia del clima y las tormentas electricas tropicales. En un fin de semana sufrio varias caidas de rayos directo a causa del aterramiento de las antenas ya que cada antena contaba con 2 jabalinas de 6 mts de profundidad. La segunda es que el campo era explotado con ganaderia y luego tuvo que cambiar a siembra de soja, perjudicando el trabajo de las maquinas.

Fue una magnifica experiencia como equipo construir algo que es el sueño de todo radioaficionado. Aprendimos muchisimo sobre aspectos tecnicos más alla de los aspectos competitivos en bandas bajas.

73!  Antonio

Antenas tipo manpack para salidas rapidas al campo

Hablando de salidas al campo motivados por la lejania de los ruidos urbanos o simplemente por un "Field Day", los radioaficionados caemos en algún momento en lo monótono. Hijos posiblemente de la pereza de buscar algo diferente o que lo comercial es mejor.

 Uno ha pecado por principiante, pero entrado los años si no queremos naufragar en lo cotidiano, "ser un tomate de camara en la ensalada", tenemos que investigar, experimentar, buscar, aprender. Hoy la web nos dá infinidades de opciones para encontrar y consultar.

Aqui tiro algunas ideas interesantes para quien gusta de tener su radio al estilo mochila (radio manpack) o en una mesita de camping. Por el estilo de antena, será necesario el sintonizador de antena. Las medidas son por calculo de longitud de onda. Buscando en la web encontraran los criterios tecnicos con mayor profundidad.

73! y exitos! Antonio
